reference piece

salut a tous
Je dois remettre mon auto radio en place mais il me manque une fiche intermédiaire et je voudrais bien en trouver une autre car impossible de remettre la main dessus ( oui je sais je mérite le boulet de l année) le probleme est que je ne connais pas les references ou type de raccord utilise donc voici 2 photos


Si il y a quelqu’un qui peux m aider a me renseigner, merci d avance

Ce lien devrait t'apporter des réponses.

Cela se trouve sans problème et le schéma est dans des post sur le forum.

coucou,
juste un peu plus de renseignements
c'est un poste d'origine chrysler?
si oui c'est facile à trouver sur les sites style ebay ou autre
si c'est un poste d'une autre marque ils manque le faisceau avec le porte fusible et l'ensemble des fils
moins facile à trouver
pour les connecteurs de la 2eme photo : c'est soi DIn ou ISO le terme exact pour retrouver le bon montage
francis

oui poste d origine et ok pour DIn ou ISO
Merci

Bonjour à tous

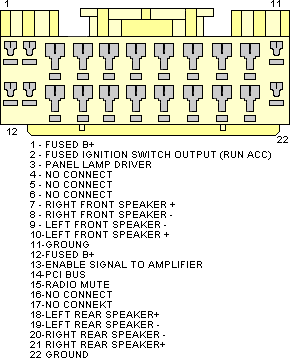

J ai trouvé un schéma de conection iso mais en anglais si quelqu’un pouvais traduire ce serrais super

surtout les n° suivant 3 11 13 14 22

bonjour,
pour la traduction c'est pas mon fort,
pour le N°3: c'est pour l'éclairage du poste pour faire varier la luminosité lors de l'allumage des feux(feu position, code)
pour le N° 11 et 22 c'est un une masse (fil vert en général)
pour le N°13: c'est pour l'allumage un l'amplificateur extérieur ou caisson de basse amplifié (éteint ou allume l'ampli de puissance par le poste)
pour le N°14: c'est pour allumer un chargeur cd ou DVD extérieur ou autre accessoire adapté au poste, à vérifier sur le branchement de la prise restant dans la voiture
francis

Super macgyver
j ai oublier le 2

merci
pour le 2 c'est l'après contact (position accessoire)
voila
francis

merci pour tout mais du coup je ne suis pas plus avancé car sur une ancienne connectique j ai ce genre de référence
pour les correspondance en + ou en- c est bon mais pour le reste ?

coucou
photo 1: batterie
positif après contact
intensité d'éclairage
rf et lf négatif haut parleur avant droit et gauche
mute: sourdine pour téléphone
photo 2: négatif haut parleur arrière
rf lf positif haut parleur avant
rr et lr positif haut parleur arrière
ant: fils d'alimentation pour l'antenne electrique
francis

et le PARK kesako ?
Me reste plus qu a prendre un adaptateur et relier tous cela point par point
merci

coucou
excuse , j'ai sauté des lignes
le park c'est pour interdire les fonctions gps et de pouvoir regarder un dvd sur le poste du tableau de bord en roulant
francis

mouhais excuse accepté et heureusement pour toi car si non

excuse moi encore, vu mon age tout doit être pardonné
francis
